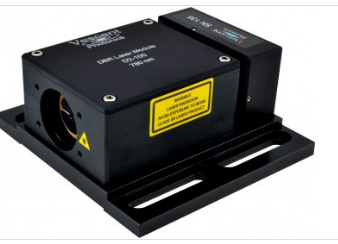

D2-100-DBR窄线宽激光器模块

产品概述

发布地区

咨询购买

产品详情

特点:



对振动免疫:无活动件和压电器件



780 nm功率可达100 mW

852 nm、895 nm功率可达170 mW

提供767nm、770 nm,可用于钾原子光谱

40GHz无跳模调谐

多种光路构建模块可供选择

D2-100-DBR激光器模块灵活而可靠,整个激光器模块被安装在4×4 inch的底座上,在具有温控与光束整形功能(变形棱镜对)的模块封装内,包含一个分布式布拉格反射(DBR)激光二极管与一个35dB的光隔离器。该模块封装对震动非常不敏感,由于腔短(~1mm),通过电流调节可实现超过40GHz的无跳模调谐。因此该激光器可与D2-125伺服器或者其他环路滤波器形成迅速的尽心伺服控制,达到对原子分子之间转换的轻松锁定。而且,由于模块内无任何活动件和压电器件,因此结构非常坚实稳固。采用0.55NA透镜对激光二极管光束输出进行准直,此透镜安装在能够进行指向性调整移动平台上。DBR激光器在温度和电流的调整系数上是外腔半导体激光器2-3倍。我们使用了两级温控和通过快速的伺服输入而达到的精密、低噪的电流来控制驱动注入电流,以达到精确控制其灵敏性。因此D2-100对环境改变的反应比传统ECDL快很多。

对于该广泛使用的灵活激光器,我们更引入了其高功率版本。现在对于780.24nm銣原子D2跃迁处的可调谐光源功率可大于100mW,852nm铯原子D2跃迁处的可调谐激光器功率可达到180mW。新版本D2-100-DBR-780-HPI可以提供的线宽<500kHz。

此可调谐激光器被设计成电流及温度稳定的,可用于锁定原子线。D2-125可重构伺服器可以紧密锁定D2-100系列激光器,减小线宽并消除频率漂移。D2-210光谱模块也可以提供饱和吸收信号(饱和吸收信号可以用作频率锁定参考)。通过D2-135偏移锁相伺服器,与主激光器进行主从锁定的第二台D2-100激光器可以实现偏移相位锁定。

Specifications
  Minimum Typical Maximum Units
Available Center Wavelengths 767, 770, 780, 795, 852, 895, 920, 976, 1064, 1083 nm
Center Wavelength Accuracy on transition for K, Rb & Cs, ask for other λs
Tuning
Temperature   1.5   nm
Injection Current (Mode Hop-Free) 35 40 50 GHz
Linewidth 0.5 1.0 1.0 MHz
Output Power (std. model)1 767 & 770 nm
780, 795, 852, 895 nm
25
40
mW
Output Power (high-power model -HP1) 780 nm
852 & 895 nm
100
180
mW
Polarization Horizontal
Standard-power Head Dimensions 3.75 x 3.975 x 1.7 (l x w x h) inches
High-power Head Dimensions 5.69 x 3.975 x 1.7 (l x w x h) inches
Free-space Beam Height 0.95 inches

1Contact factory for powers at other wavelengths
